產品簡介
JLT-ASLC混合補償APF + SVG + LC ,融合了晶閘管投切電容器組的動態無功功率補償和有源靜止無功發生器技術,模塊化設計,能夠針對各種 工況的波動負載快速有效的對功率因數及諧波、電壓波動與閃變、負載不 平衡進行動態補償,在有效降低成本的同時,不會形成過補或欠補,達到良好的補償效果。

技術特點
模塊化設計,結構緊湊,實現標準化生產,易于安裝和維護,方便擴容。
采用一個控制系統對有源SVG和無源TSC進行協調智能控制,無諧振問題,無容量衰減,滿足補償要求。 雙向無功調節,電壓支撐調節、三相不平衡補償。
實時追蹤,自動投切,投切時無沖擊電流,補償響應時間小于10ms。
串聯電抗器的電抗系數可根據系統諧波次數進行設計,針對性強。
SVG可自動補償容性無功或感性無功,與TSC配合達到補償無死區。
具有自動復位功能,發生故障時可根據設置進行自動復位重啟,不需要人員操作。
SVG故障時自動切除,TSC繼續運行,超高可靠性。
具有自動限流功能,保證系統安全可靠運行。
具有完善的保護及自診斷功能,當內部發生故障時,自動保護而不影響外部電源系統。
系統具有對外通訊接口(以太網,RS485 ),可與監控中心進行通訊。
系統具有自動冗余運行機制。
系統防護等級采用IP21設計,其他防護等級可特別設計。
系統監控界面友好,觸摸操作。
具有歷史事件記錄存儲,便于查找,及用戶優先級管理。

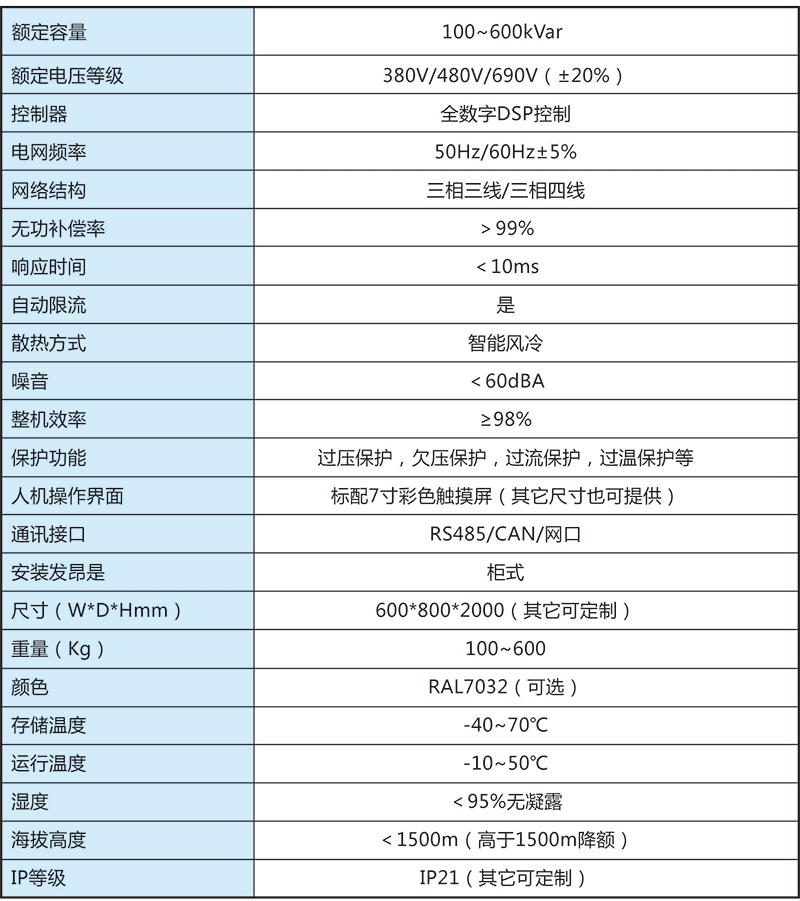

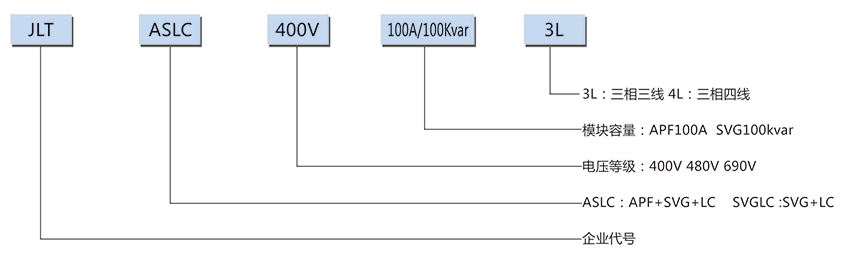

型號說明


SVG ( APF) +LC (電抗器+電容器)安裝指引圖
800*1000*2200
在800*1000柜內的安裝SVG : 100KVAR+LC : 200KVAR ,總容量輸出300KVAR。

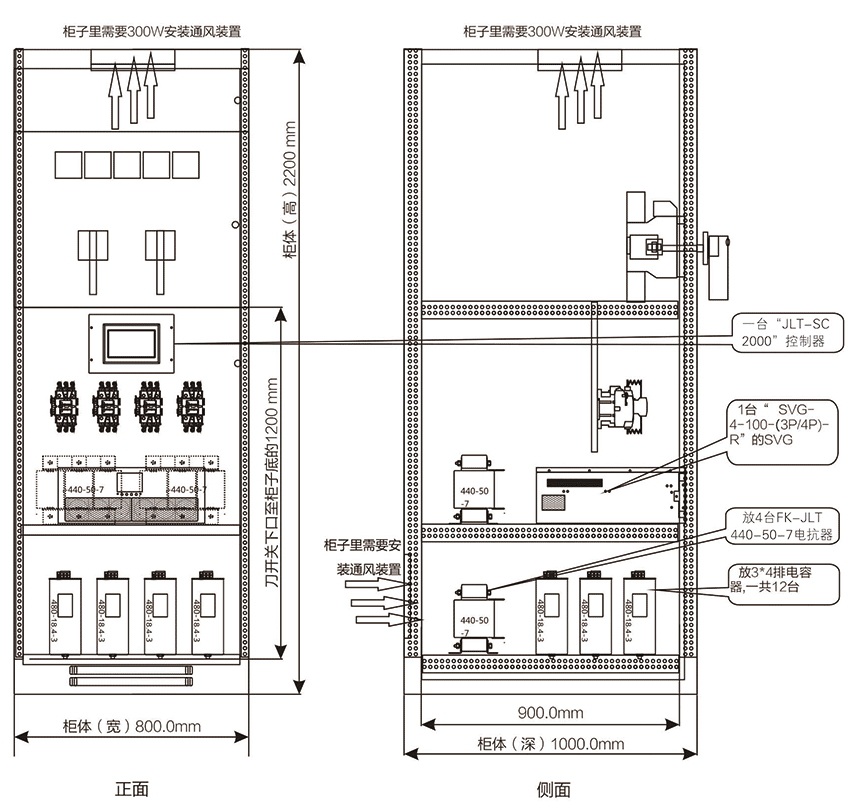

例:300Kvar的柜子,要用一臺”JLT-SC2000"控制器,1 臺"SVG-4-100- ( 3P/4P ) -R "的SVG ,加4臺”FK-JLT-400-50-7 "電抗器,12臺"MKP-480-18.4-3"電容器,組成SVGC系統。SVG與LC安裝在同一個柜內,分別從母排引出獨立的開關控制SVG及LC

SVG+LC系統安裝在寬800mm ,深度大于1000mm的柜體中。一個柜子能夠安裝多少容量取決于刀口至柜子底排上沿的有效高度,及補償柜回路數的多少,電抗器是主要的空間占用元器件,柜子里需要安裝最小300W通風裝置。
SVG ( APF) +LC (電抗器+電容器)安裝指引圖
800*1000*2200
在800*1000柜內的安裝SVG : 100KVAR+LC : 200KVAR ,總容量輸出300KVAR。

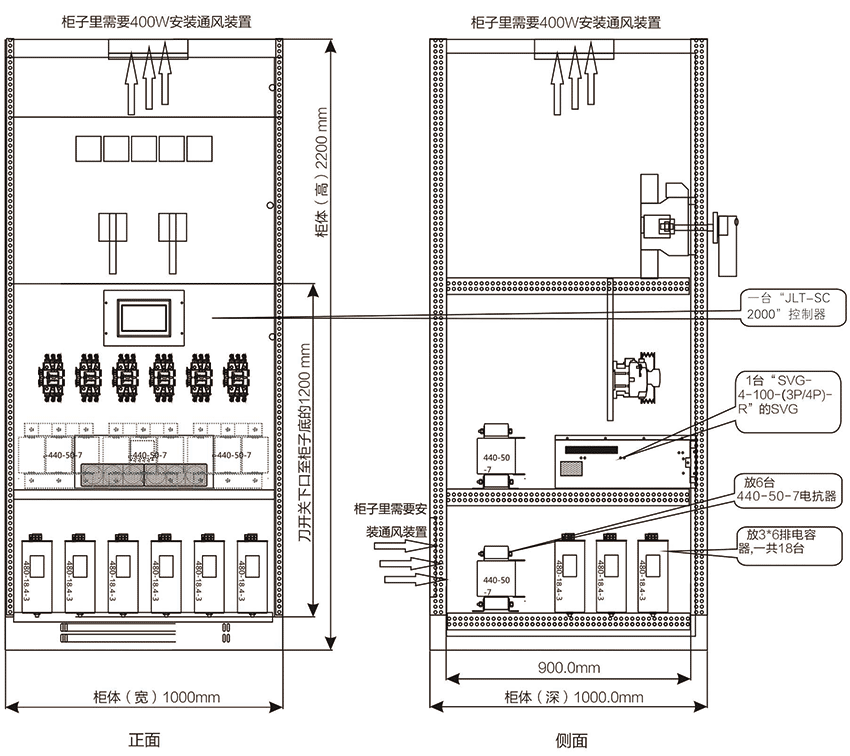

例:400Kvar的柜子,要用一臺"JLT-SC2000"控制器,1 臺"SVG-4-100- ( 3P/4P )”的SVG ,加6臺"FK-JLT-440-50-7"電抗器,18臺 "MKP-480-18.4-3"電容器,組成SVGC系統。SVG與LC安裝在同一個柜內,分別從母排引出獨立的開關控制SVG及LC。

SVG + LC系統安裝在寬1000mm,深度大于1000mm的柜體中。一個柜子能夠安裝多少容量取決于刀口至柜子底排上沿的有效高度,及補償柜回路數的多少,電抗器是主要的空間占用元器件。柜子里需要安裝最小400W通風裝置。
